Exemple de portique en acier

Cet exemple a été calculé avec ICAB Force Initation et les modules ICAB CM, NV

Téléchargement de la note de calcul (pdf) et projet ICAB de l'exemple portique07.zip.

Avec le module ICAB NV, la saisie d'un portique standard est rapide: il suffit d'indiquer les dimensions:

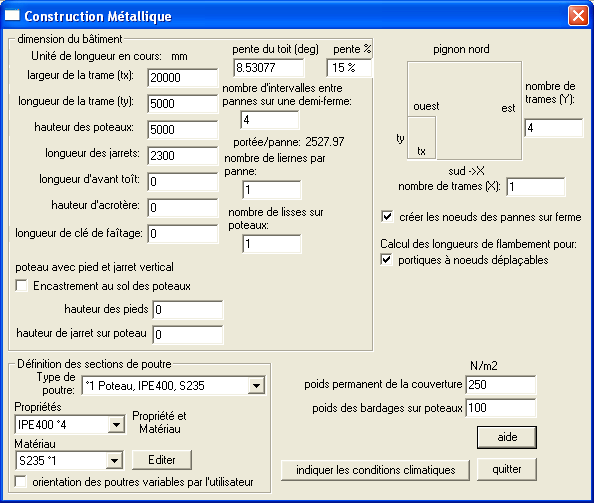

Saisie de portique standard

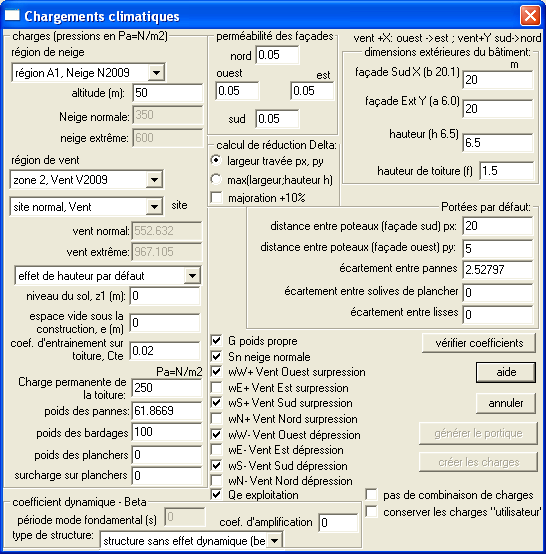

puis de préciser les régions climatiques:

Saisie des régions de neige, zones de vent NV

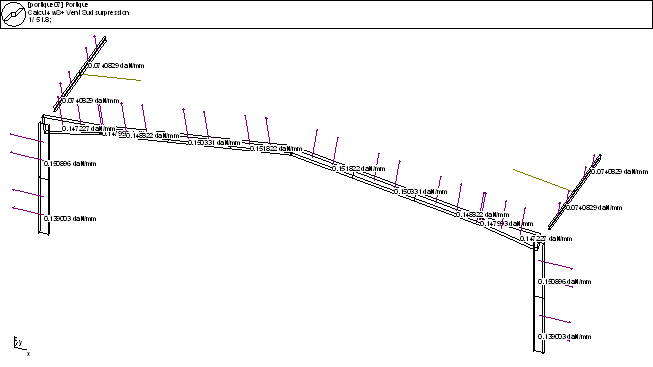

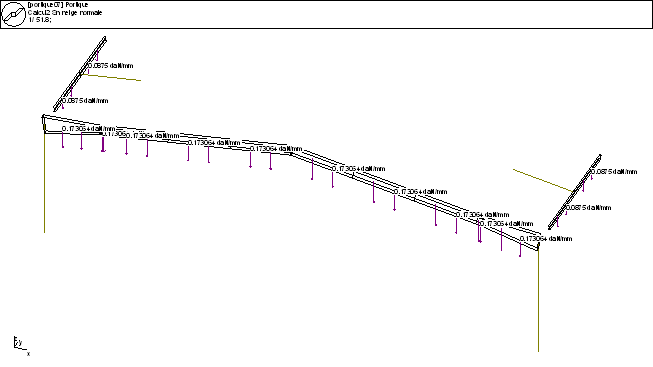

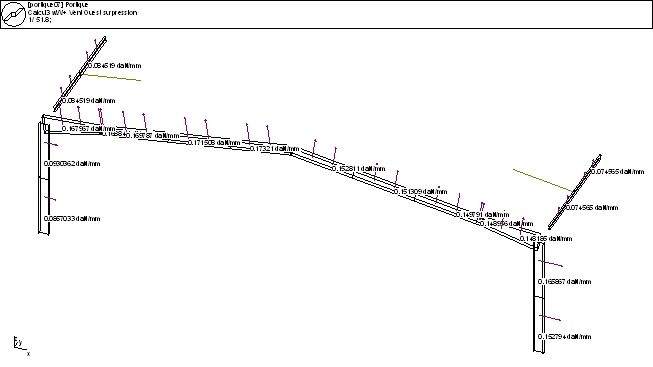

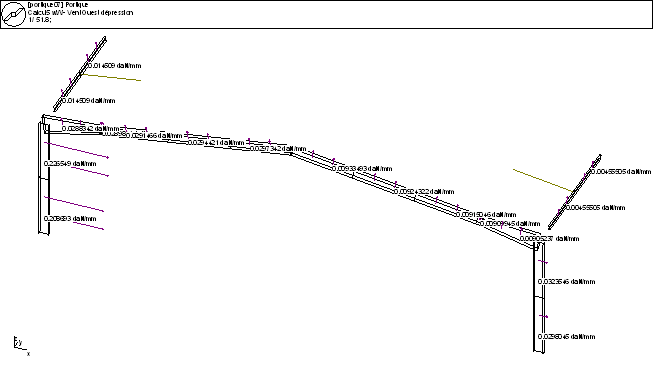

Le modèle, les charges, les combianaisons sont générées automatiquement.

MASSE TOTALE DES ELEMENTS MODELISES: 1928.21 kg

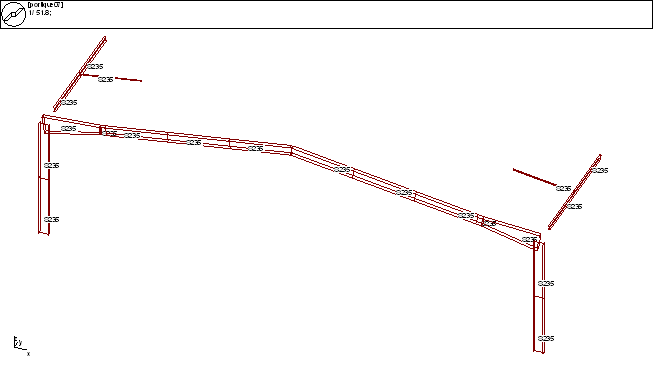

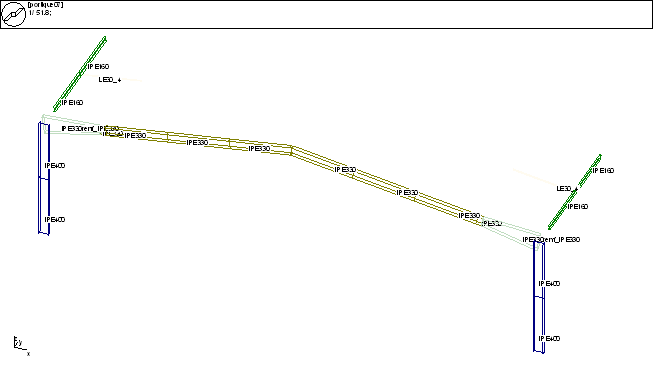

DECOMPOSITION DES MASSES PAR SECTION

LIBELLE         | NOMBRE|QUANTITE (m)|     kg/m(2) |    TOTAL kg
---------------------------------------------------------------------------------
IPE160          |      4|          10|         15.77|       157.72
---------------------------------------------------------------------------------
IPE330          |      8|     15.6237|         49.15|       767.84
---------------------------------------------------------------------------------
IPE330renf_IPE33|      2|         4.6|         71.87|       330.61
---------------------------------------------------------------------------------
IPE400          |      4|          10|         66.30|       663.04
---------------------------------------------------------------------------------
LE30_4          |      2|     5.05594|          1.78|         9.00
---------------------------------------------------------------------------------

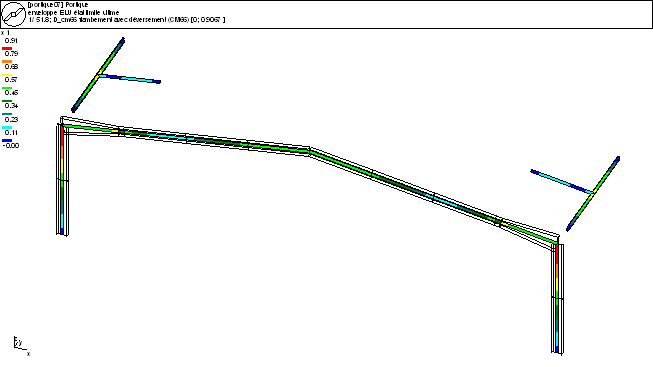

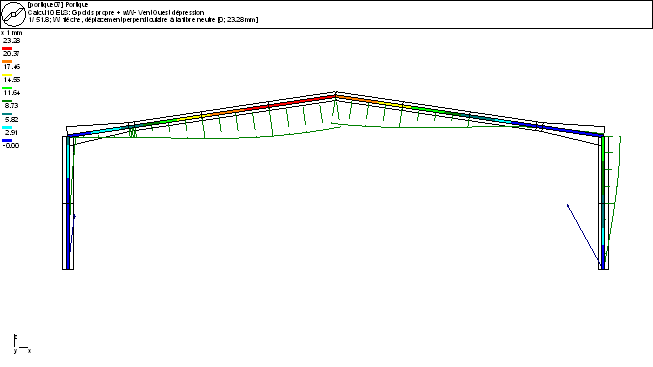

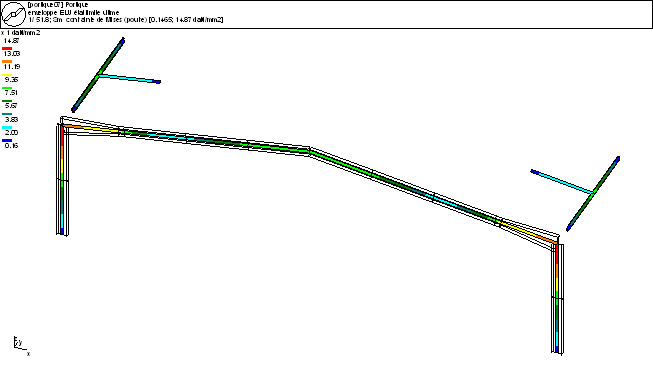

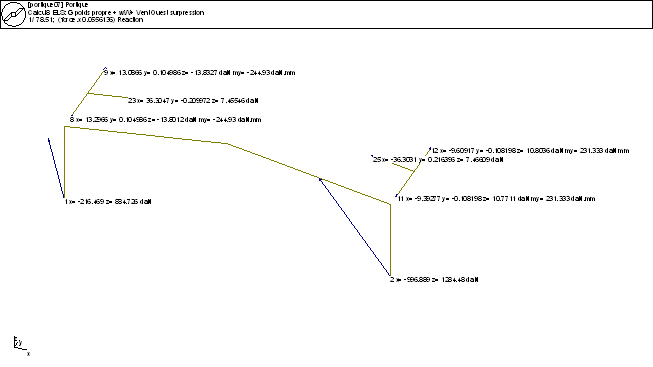

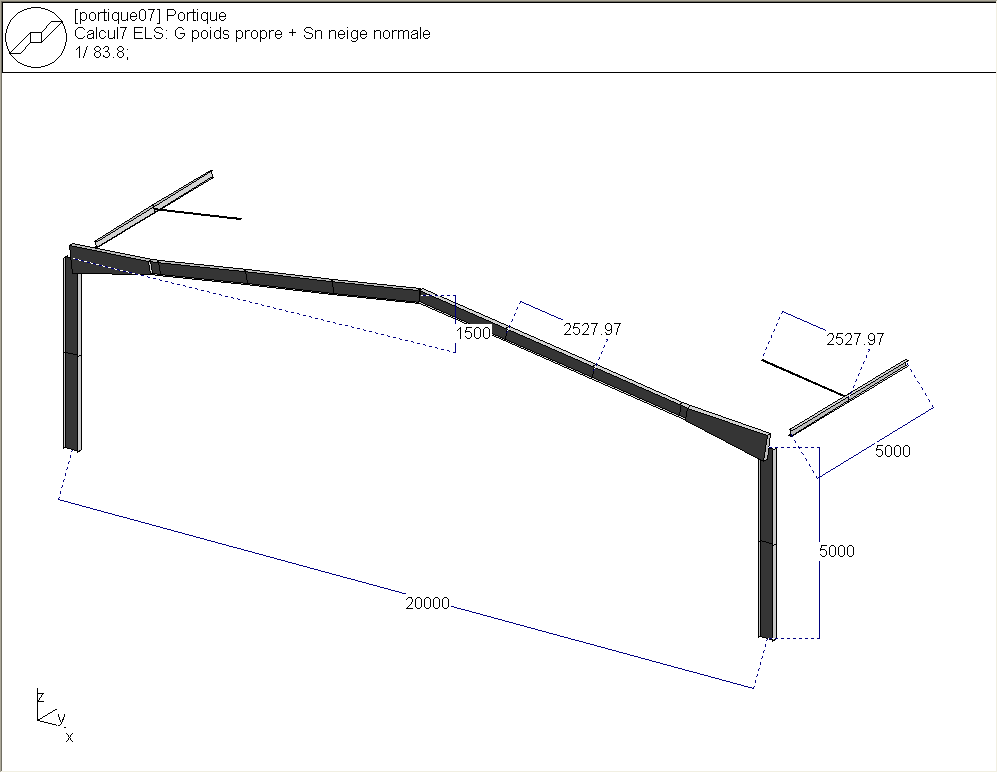

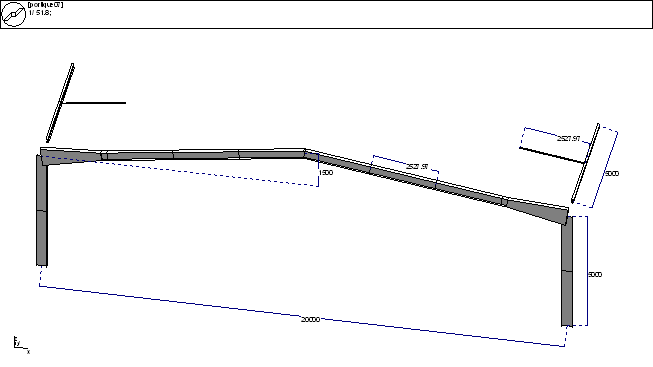

cotation de la structure modélisée
