Noeud
Accueil > menu Données/CAO > Noeud

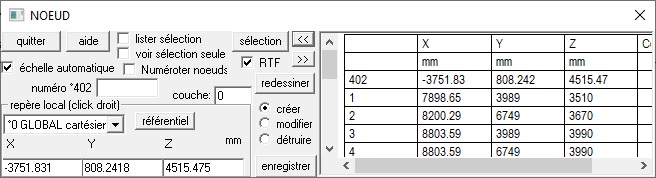

 Cette commande  permet de créer, modifier, détruire des noeuds. La commande "Noeuds -avec liste-" affiche la liste des noeuds déjà définis avec leurs coordonnées.

Un noeud est défini par:

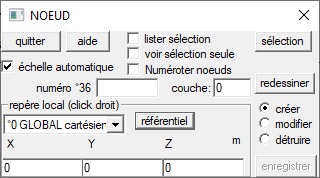

Boutons de configuration:

- Créer : le bouton créer permet d'ajouter un nouveau noeud. Vous précisez les coordonnées X, Y, Z dans la boîte de dialogue ou bien vous cliquez sur l'écran à l'emplacement du nouveau noeud.

Lorsque vous cliquez, les coordonnées du noeud sont celles du point dans le plan de projection défini par le point de projection (cf commande "Affichage, Rotation"). Par exemple, si vous souhaitez définir avec la souris des noeuds dans le plan <X,Y> avec <Zp=5>, utilisez d'abord la commande "Affichage, Rotation". Appuyez sur le bouton de projection [X,Y], puis indiquez Zp=5 comme coordonnée Z du point dans le plan de projection. Lancez ensuite la commande "CAO, Noeuds" pour définir les noeuds.

- Modifier/Détruire : sélectionnez le noeud à modifier ou détruire en cliquant à proximité de ce noeud.

- Enregistrer: appuyez sur le bouton enregistrer pour valider toute création, modification ou élimination.

- Numéroter les noeuds: utilisez ce bouton pour faire apparaître ou disparaître la numérotation des noeuds de la structure.

Repère pour la définition de noeuds

Par défaut, les coordonnées des noeuds sont exprimées dans le repère global cartésien. Toutefois l'utilisateur peut sélectionner un repère différent parmi la liste des repère locaux définis dans le projet en cours (pour créer ou modifier des repères locaux, appuyez sur le bouton "référentiel" qui donne accès à la boite de dialogue de définition des repères locaux).

Lorsque dans la liste des repères, vous choisissez "repère/noeud", cliquez avec le bouton droit de la souris sur un noeud pour placer momentanément l'origine du repère sur ce noeud.

Lorsque dans la liste des repères, vous choisissez "repère/poutre", cliquez avec le bouton droit de la souris sur un élément pour placer momentanément l'origine du repère sur cet élément.

NB. Le trièdre en couleur indique le repère local en cours d'utilisation. Le trièdre représenté dans le coin inférieur gauche de la fenêtre indique l'orientation du repère global.
