Assemblage de cornières.

h (mm) hauteur de la cornière
t (mm) épaisseur de la cornière
nombre de boulons
boulon: classe de qualité NF E27-005
d(mm) diamètre de la tige du boulon (ISO 4016)
fy (MPa) limite élastique des pièces assemblées
e1 p1 (mm) pince et entraxe longitudinaux (EC3)
e2 (mm) pince transversale
F (N) effort de sollicitation

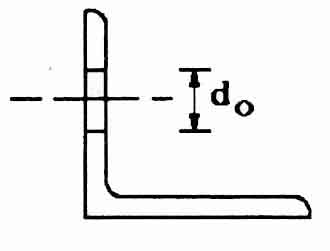

perçage de cornière (EC3 EN1993-1-8, 4.13attache par 2 boulons de cornière (EC3 EN1993-1-8, 4.13

Résistance de calcul pour assemblages de cornières par une seule aile

dans le cas
- d'éléments asymétriques, ou
- d'éléments symétriques asymétriquement assemblés, tels que les cornières attachées par une aile.
h50mm cornière LE50x50 x 5
Ar480mm2section, 3.77 kg/m
Anet425mm2section nette
Nb2 nombre de boulons
fy235MPa limite élastique
fu355MPa limite de rupture
Npl.Rd102 601N résistance plastique de la section brute (EC3)

Vérification selon EC3 (EN1993-1-8, 3.10.3)

Nu.Rd56 873N résistance ultime de calcul de la section nette
Efforts de sollicitation
F25 000Nsollicitation axiale sur la cornière
F/Nu.Rd0.440taux ultime

Résistance de calcul pour boulon non précontraint

Boulon M10 classe 6.8

As 58mm2 section nette de la tige M10
d10mm diamètre de la tige du boulon
d0 11mm diamètre de perçage
t5mm petite épaisseur du plat assemblé, fy=235MPa
e118p134 (mm) pince et entraxe longitudinaux
Fv 12 500N effort de cisaillement

Vérification selon Eurocode 3 (EN1993-1-8 3.3)

fub600MPa contrainte de rupture pour la classe 6.8 (EN1993-1-8)
Ft.Rd25 056N traction
Fv.Rd13 920N cisaillement
Fb.Rd19 364N pression diamétrale (tableau 3.4)
critères de résistance valides si <1
traction et cisaillement0.898
pression diamétrale0.646
L'assemblage peut résister aux sollicitations

Vérification selon NF P22-430 section 6

Sred410MPa contrainte caractéristique pour la classe 6.8
N.Rd19 024N traction
V.Rd15 442N cisaillement du noyau
Fb.Rd23 500N pression diamétrale
critères de résistance valides si <1
traction et cisaillement0.810
pression diamétrale0.532
L'assemblage peut résister aux sollicitations
