Actions climatiques de Vent.

pays
région de vent
catégorie de terrain
z (m) hauteur par rapport au sol
Vb,0 (m/s) vitesse de base afficher les vitesses équivalentes
Cdir.Cseason coefficient réducteur de direction et de saison Cdir.Cseason
ro (kg/m3) densité de l'air
z0 (m) z0 longueur de rugosité
zmin (m) zmin hauteur minimale (4.3.2)
kl coefficient de turbulence (1)
Alt (m) altitude au-dessus du niveau de la mer

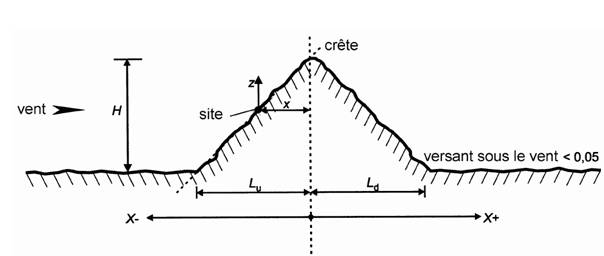

Orographie du terrain
co coefficient d'orographie
Lu (m) longueur du versant au vent
Ld (m) longueur du versant sous le vent
H (m) hauteur de colline, falaise
X (m) distance de la crête (X<0, au vent, X>0, sous le vent)

Effet structural et dynamique
n1 Hz mode propre de la structure
delta décrément logarithmique d'amortissement (F.5)
Gy, Gz cf EN1991-1-4:2005, tableau C.1
zeta coefficient de déformée modale
h (m) hauteur de la structure
h1 (m) hauteur libre sous la structure (zs=h1+h/2)
b (m) largeur de la structure

Action du vent selon l'Eurocode 1 EN1991-1-4

La pression du vent est déterminée selon l'Eurocode 1 EN1991-1-4/NA (France AFNOR P06-114-1/NA mars 2008)
région 3
II rase campagne

Pression du vent

Vb,026m/s vitesse de base du vent
ro1.225kg/m3 densité de l'air
z10m hauteur par rapport au sol
z00.05m z0 longueur de rugosité
zmin2m zmin hauteur minimale (4.3.2 tableau 4.1)
kl1 coefficient de turbulence
cr1.007 coefficient de rugosité, Kr=0.190
co1.000 coefficient d'orographie
Vm26.17m/s vitesse moyenne
ce2.352 coefficient d'exposition
qp(z)974.0Pa=N/m2 pression dynamique de pointe (ELS) (vp=39.9m/s= 143.6km/h)
Qp(z)1 460.9Pa=N/m2 pression dynamique de pointe (ELU), (Vp=48.8m/s= 175.8km/h)

Action du vent selon le DTU NV65 2009

zone3 zone de vent
q10750.0Pa=N/m2 pression dynamique de référence
ks1.00 coefficient de site normal
Kh1.000 coefficient de hauteur (z=10m)
qz750.0Pa=N/m2 pression normale ELS (Vn=35.0m/s= 126.0km/h)
Qz1 312.5Pa=N/m2 pression extrême ELU (Ve=46.3m/s= 166.6km/h)
Delta0.830 coefficient de dimension (L=10.00m, H=10.00m) NV65 1,244
