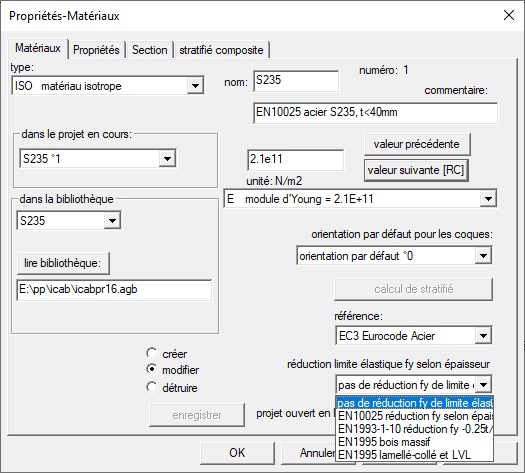

L'onglet matériaux permet de créer, modifier, détruire un matériau.
la page « matériaux » permet de définir les caractéristiques des matériaux qui peuvent être isotropes, orthotropes ou stratifiés (composites).
La référence normative permet d'utiliser la norme appropriée pour la vérification des éléments utilisant ce matériau.
Pour les aciers, la réduction de limité élastique en fonction de l'épaisseur peut être calculée selon la norme EN10025 ou EN1993-1-10.
L'orientation des repères locaux des éléments de type coque peut être défini de manière à orienter l'axe « x » local orthogonalement aux axes globaux X, Y ou Z.
caractérisé par
|
E |
le module d'élasticité dit module d'Young (unité SI: Pa=N/m2) |
|
NU |
le coefficient de Poisson |
|
DEN |
la densité volumique (unité SI: kg/m3) |
|
A |
le coefficient de dilatation thermique |
|
YS |
la limite d'élasticité (unité SI: Pa=N/m2) |
| ... | description détaillée dans le manuel IGA |
Les définitions des termes et la théorie des poutres sont rappelées dans le manuel de référence ICAB Force IGA et Force/CR.
(avec la version ICAB Composite)
Les calculs des propriétés des stratifiés sont pris en charge par le bouton « calcul de stratifié».

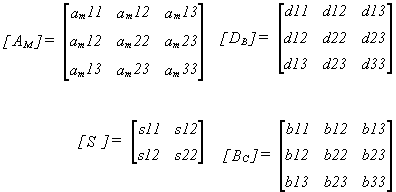

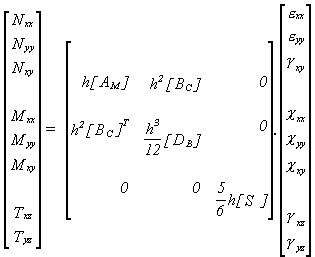

La loi de comportement d'une coque plane d'épaisseur h est rappelée ci-dessous:
|
e |
déformation de membrane sur la surface médiane |
|
c |
courbures |
|
g |
déformation de cisaillement sur la surface médiane |
|
N |
efforts de membrane (force linéique, N/m) |
|
M |
moments fléchissants linéiques (N) |
|
T |
efforts tranchants linéiques |
Les définitions des termes et la théorie des poutres est rappelée dans le manuel de référence ICAB Surface.
