Propriétés physiques
Accueil > menu Données/CAO > Matériaux - propriétés > Propriétés physiques
Matériaux | Propriétés physiques | Section | Composite - stratifié

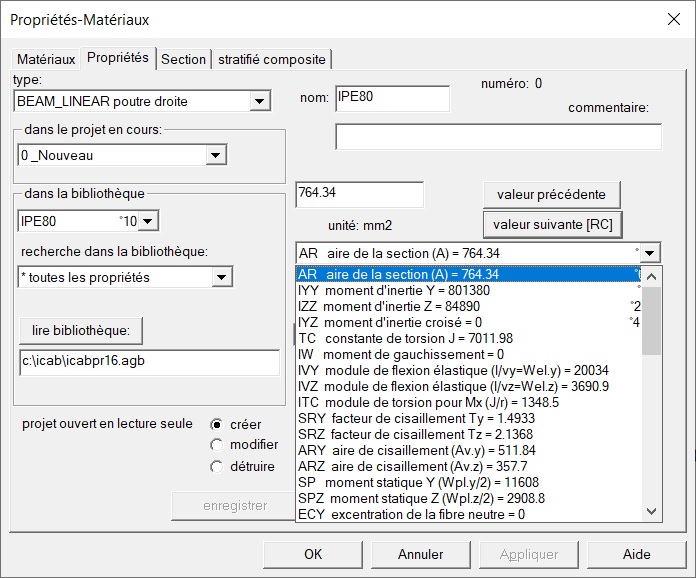

L'onglet "Propriété" permet de créer, modifier, détruire des propriétés physiques.

Propriétés physiques

Les principales propriétés des différents types de propriétés physiques sont les suivantes:

poutre droite, poutre variable, barre élastique,  appui élastique, masse, ressort, coque.

BEAM_LINEAR poutre droite

 AR

 aire de la section de la poutre (m2)

 IYY IZZ

 moments d'inertie (m4)

TC

constante de torsion (m4)

SRY SRZ

coefficients pour tenir compte de l'énergie de déformation des efforts tranchants

TKY TKZ

largeur et hauteur de la section (m)

ECY, ECZ

excentrations de la fibre neutre (m) dans le repère local de la poutre. Ces excentrations sont équivalentes à l'emploi de barres rigides entre les noeuds et la fibre neutre.

AG accumulation spéciale de givre: (1+AG) x Epaisseur de givre (AG=2 => accumulation = 3 x Epaisseur)
CYU, CZU coefficients de traînée au vent définis par l'utilisateur (si CYU=0 et CZU=0, les coefficients de traînées sont ceux par défaut, calculé selon la section NV65 annexe 9 ou Eurocode EN1991-1-4 clause 7)

coefficients utilisés pour les critères de ruine des constructions métalliques (Pour plus de détails, consultez le "Manuel de référence ICAB Force/CM/CR") :

IVY IVZ

coefficients (I/v) pour contraintes associées aux moments fléchissants (m3), c'est-à-dire modules de flexion élastique Wel.y et Wel.z.

ITC

coefficients (J/r) pour contrainte associée au moment de torsion (m3)

ARY ARZ

sections cisaillées pour contraintes de cisaillement associées aux efforts tranchants (m2)

SP, SPZ

moments statiques (m3) relatif aux moments Myy et Mzz, c'est-à-dire la moitié des modules de flexion plastique  (Wpl.y/2 et Wpl.z/2)

EA

épaisseur de l'âme (m).

LKY

La longueur, utilisée pour le flambement, est la plus grande des 2 longueurs LKY et L(N1,N2), où L(N1,N2) est la distance entre les deux extrémités de la poutre. LKY est donc la longueur minimale de flambement dans le plan local XZ de la poutre prise en compte dans les critères de ruine.

LKZ

longueur minimale de flambement pour moment Mzz

LDY, LDZ

longueurs minimales de déversement pour moment Myy, Mzz.

NB. pour assurer la compatibilité avec les versions antérieures à la version 3.0, si la longueur LKY est nulle, cette valeur est prise égale à LKZ (convention analogue entre LDY et LDZ).

NCM

Effort maximum de compression.

L'effort de tension de traction/compression Nx est tel que: Nx >= -|NCM|

NTM

Effort maximum de traction. L'effort de tension de traction/compression Nx est tel que: Nx <= |NTM|



Coefficients de précontraintes:

NX

Tension initiale

MYA, MYB

moments initiaux -Myy à l'origine et à l'extrémité

MZA, MZB

moments initiaux Mzz à l'origine et à l'extrémité

K(RX), K(Ry), K(RZ)

Rigidités de rotation de la rotule

rigidités d'encastrement (Moment/unité d'angle) lorsque la relaxation des poutres est activée aux extrémités. Par défaut, ces rigidités sont nulles de manière à créer des articulations parfaites.

Nous vous conseillons la lecture du manuel de référence ICAB Force/CM/CR, manuel qui précise l'emploi de ces coefficients.

L'utilitaire « calcul de section » permet d'évaluer automatiquement ces coefficients à partir des dimensions extérieures (cf paragraphe Sections)

Lors de la lecture d'un fichier IGA, le paramètre CALC dans la ligne de commande

PROPERTY(TYPE=BEAM_LINEAR,CALC=ALL)

permet de calculer les propriétés du profilé selon le type de section



BEAM_TAPERED poutre de section variable

        Les sections de ces poutres varient linéairement entre l'origine (notée 1) et l'extrémité (notée 2). Les propriétés sont identiques à celles des poutres de type BEAM_LINEAR mais définies 2 fois, à l'origine et à l'extrémité, pour les valeurs AR, IYY, IZZ, SRY, SRZ, ITC, SP, EA.



Avec l'option "interpolation quadratique des poutres variables", les inerties sont interpolées par une fonction cubique en h (dimension de la section), les modules de flexion, moments statiques par une fonction parabolique en h. Dans le cas contraire, l'interpolation est linéaire et conduit généralement à une sous-estimation des flèches et des contraintes.

 Les dimensions de la poutre sont définies par:

TYT

"demi"-largeur dans la direction Y+

TYB

"demi"-largeur dans la direction Y-

TZT

"demi"-hauteur dans la direction Z+

TZB

"demi"-hauteur dans la direction Z-



BUSHING silentbloc ou appui élastique

K

rigidités de translation (N/m) et de rotation (N.m/rad)

TKX, TKY TKZ

dimensions de l'appui (m)

ATTENTION: l'élément est composé d'une barre rigide entre les noeuds 1 et 2. Les rigidités sont concentrées sur le noeud 2.



MASS masse concentrée

MA

masse (kg)

MIM=Jxx, Jyy, Jzz, Jxy, Jxz, Jyz

coefficients de la matrice d'inertie (kg.m2)

TKX, TKY, TKZ dimensions de la masse induisant une prise au vent
cAx = TKY x TKZ pour un vent selon X



ROD barre élastique

Une barre élastique n'agit qu'en traction ou compression. Toutefois, ce type de propriété ne peut être utilisée pour vérifier un profilé au flambement. Il est donc préférable de toujours utiliser une propriété de type poutre droite (BEAM_LINEAR).

AR

aire de la section de la barre (m2)

NCM

Effort maximum de compression. L'effort de tension de traction/compression Nx est tel que: Nx >= -|NCM|



SPRING ressort

K

rigidité (N/m)

MAF

masse (kg)

Pour l'ensemble des éléments, le coût est CFI+CVA*L

CVA

coût variable

CFI

coût fixe

L est la longueur de l'élément (distance entre les deux extrémités, pour éléments BEAM_LINEAR et ROD seulement).

SHELL coque

Epaisseur pour les élément de type coque

TK

épaisseur (m)

CVS

coût surfacique (kg/m2)
